Wie funktioniert ein Aufzugtürantrieb und wann sollten Sie ihn reparieren oder ersetzen?

Ein Aufzugstürantrieb gehört zu den Bauteilen, die erst dann auffallen, wenn sie nicht mehr funktionieren. Fahrer erwarten, dass sich die Türen sofort öffnen, sobald das Auto ankommt, und sich ein paar Sekunden später sanft schließen, ohne dass ein Ärmel oder ein Kinderwagenrad eingeklemmt wird. Hinter dieser einfachen Erfahrung verbirgt sich ein präzisionsgefertigtes System aus Motoren, Riemen, Rollen und Sensoren, das täglich Tausende von Zyklen störungsfrei ausführen muss. In diesem Artikel wird erläutert, was ein Aufzugstürantrieb tatsächlich tut, welche verschiedenen Typen es gibt, wie man Probleme erkennt, bevor es zu einem Ausfall kommt, und was zu beachten ist, wenn es Zeit für eine Reparatur oder einen Austausch ist.

Was macht eigentlich ein Aufzugstürantrieb?

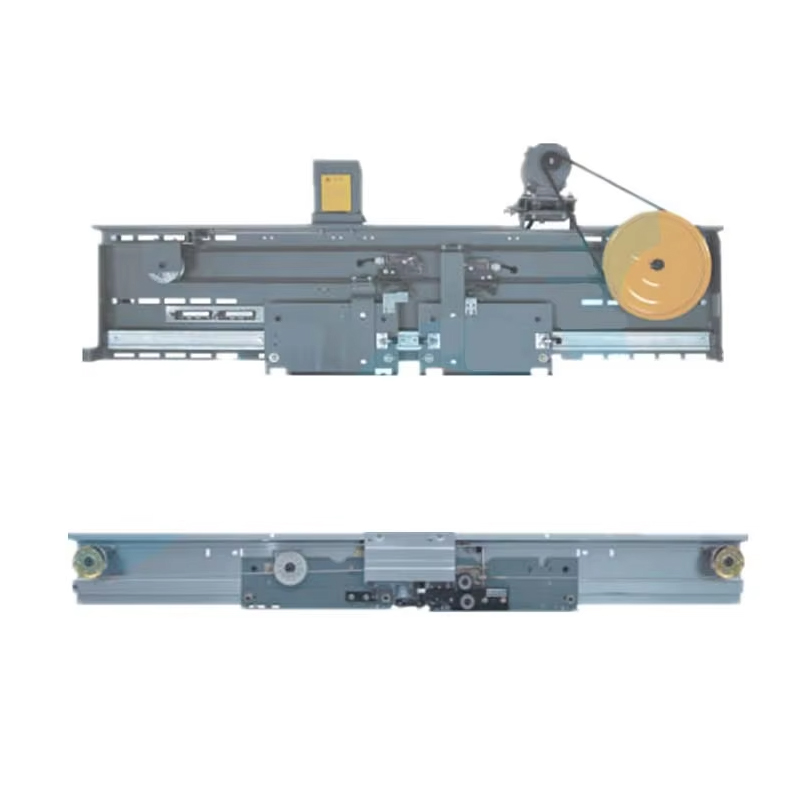

Die Aufzugtürantrieb ist die mechanische und elektronische Baugruppe, die dafür verantwortlich ist, sowohl die Kabinentür (die an der Aufzugskabine angebrachte Tür) als auch die Aufzugsschachttür (die Tür an jedem Stockwerk) in einer koordinierten Bewegung zu öffnen und zu schließen. Wenn der Aufzug in einer Etage ankommt, empfängt der Türantrieb ein Signal von der Steuerung, aktiviert einen motorbetriebenen Mechanismus und bewegt die Kabinentür, die wiederum die Schachttür über eine Kopplungsvorrichtung namens Flügelrad und Rolle oder Kupplungssystem öffnet. Beim Schließen der Türen läuft der gleiche Vorgang umgekehrt ab.

Über das einfache Öffnen und Schließen hinaus verwaltet der Türantrieb auch die Verweilzeit (wie lange die Türen offen bleiben), das Wiederöffnen als Reaktion auf ein Hindernis und die Anpassung der Geschwindigkeit je nach Last oder Nutzungsmuster. Moderne Türantriebe sind mit Sicherheitsleisten, Infrarot-Lichtvorhängen und Bewegungssensoren ausgestattet, die alle Informationen an den Antrieb zurückmelden, sodass dieser sofort reagieren kann, wenn sich etwas oder jemand im Türrahmen befindet.

Haupttypen von Aufzugstürantrieben

Türantriebe haben sich im Laufe der Jahrzehnte erheblich weiterentwickelt und sind von rein mechanischen Verbindungen zu vollständig digitalen Systemen mit geschlossenem Regelkreis übergegangen. Das Verständnis der Unterschiede hilft Gebäudeeigentümern und Technikern zu wissen, womit sie arbeiten und welche Upgrade-Pfade es gibt.

AC-motorbetriebene Antriebe

Diese are older-generation operators that rely on an AC motor combined with a mechanical cam or linkage system to control the door's speed profile. They are reliable and relatively simple, but they offer limited flexibility in adjusting opening and closing speeds, and they tend to be noisier than newer alternatives.

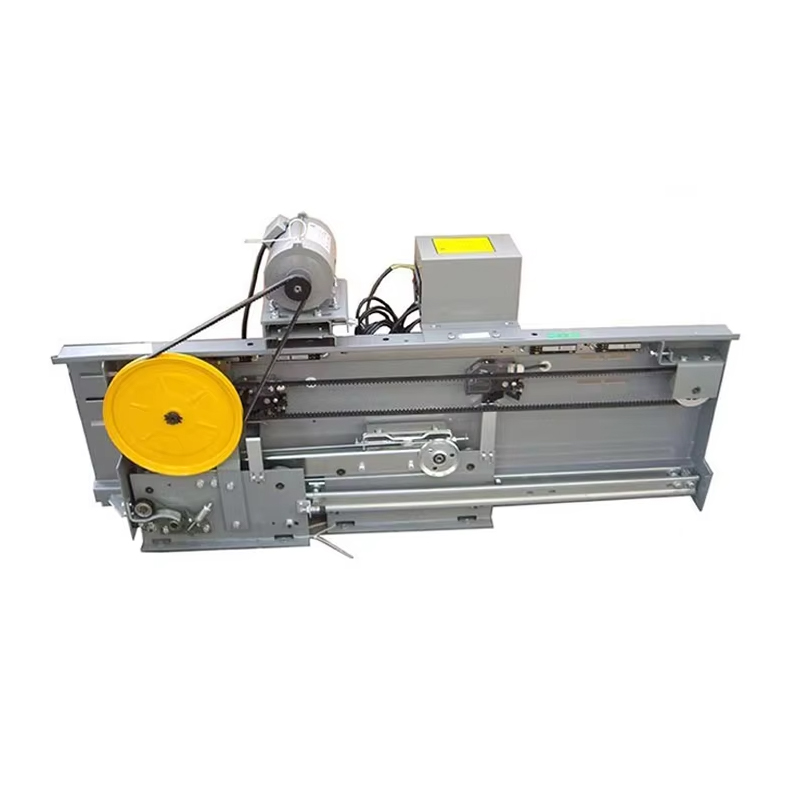

VVVF-Operatoren (Variable Spannung, variable Frequenz).

VVVF-Türantriebe verwenden einen Antrieb mit variabler Frequenz, um die Motorgeschwindigkeit elektronisch und nicht mechanisch zu steuern. Dies ermöglicht eine sanftere Beschleunigung und Verzögerung, einen leiseren Betrieb und programmierbare Geschwindigkeitskurven, die auf unterschiedliche Türgewichte und Öffnungsweiten abgestimmt werden können. Die meisten in den letzten fünfzehn Jahren installierten Aufzüge verwenden diesen Antriebstyp.

Linearmotor-Türantriebe

Linearmotorantriebe verzichten vollständig auf Riemen und Riemenscheiben und verwenden einen linearen Induktionsmotor, um die Türflügel direkt anzutreiben. Dieses Design reduziert den mechanischen Verschleiß, senkt den Wartungsaufwand und ermöglicht eine äußerst präzise Steuerung der Türbewegung, was es zu einer beliebten Wahl in stark frequentierten Gebäuden wie Krankenhäusern und Bürotürmen macht.

Schlüsselkomponenten in einem Türantriebssystem

Ein Türantrieb ist kein einzelnes Teil, sondern eine Ansammlung zusammenarbeitender Komponenten. Wenn man jedes Teil kennt, ist es viel einfacher, Probleme zu diagnostizieren, wenn etwas nicht stimmt.

Häufige Anzeichen für einen fehlerhaften Türantrieb

Probleme mit dem Türantrieb treten selten aus dem Nichts auf. Es gibt fast immer Frühwarnzeichen, die, wenn sie rechtzeitig erkannt werden, einen vollständigen Systemausfall oder eine außerplanmäßige Abschaltung des Aufzugs verhindern können.

• Türen, die sich spürbar langsamer oder schneller als gewöhnlich öffnen oder schließen
• Knirschende, quietschende oder klickende Geräusche während der Türbewegung
• Türen, die während der Bewegung aufspringen, zögern oder stehen bleiben
• Türen lassen sich nicht vollständig schließen, was zu wiederholten Wiederöffnungszyklen führt
• Sichtbare Abnutzung an Riemen, Rollen oder der Türschiene
• Fehlercodes auf der Steuerung im Zusammenhang mit Tür-Timeout oder Drehmomentgrenzen

Wenn eines dieser Symptome auftritt, lohnt es sich, zeitnah eine Untersuchung zu vereinbaren. Türprobleme gehören zu den häufigsten Ursachen für das Einklemmen von Aufzügen und ungeplante Ausfallzeiten. Eine frühzeitige Aufmerksamkeit zahlt sich daher sowohl im Hinblick auf die Sicherheit als auch in Bezug auf vermiedene Reparaturkosten aus.

Routinewartung, die die Lebensdauer des Bedieners verlängert

Wie jedes mechanische System, das ständig im Einsatz ist, profitiert auch ein Türantrieb enorm von einer konsequenten Wartungsroutine. Die meisten Hersteller empfehlen eine Kombination aus Sichtprüfung, Schmierung und Kalibrierungsprüfungen, die je nach Nutzungsvolumen monatlich oder vierteljährlich durchgeführt werden.

• Überprüfen und schmieren Sie Türrollen, Schienen und Scharniere, um Reibungsaufbau zu verhindern
• Überprüfen Sie die Riemenspannung und ersetzen Sie Riemen, die Risse oder Ausfransungen aufweisen
• Testen Sie die Sensoren der Sicherheitsleiste und des Lichtvorhangs auf genaue Hinderniserkennung
• Stellen Sie sicher, dass der Zeitpunkt des Türöffnens und -schließens mit den Vorschriften und den Nutzungsanforderungen des Gebäudes übereinstimmt
• Entfernen Sie Staub und Schmutz von der Raupe und dem Kupplungsmechanismus, da diese das reibungslose Kuppeln beeinträchtigen können
• Bestätigen Sie, dass die Controller-Firmware und die Einstellungen auf dem neuesten Stand sind, wenn der Bediener ein digitales Laufwerk verwendet

Gebäude mit hohem Passagieraufkommen, wie Wohntürme oder Verkehrsknotenpunkte, sollten sich für das häufigere Ende des Wartungsplans entscheiden, da sich die Türzyklen schneller ansammeln und die beweglichen Teile stärker beansprucht werden.

Reparatur oder Ersatz: So entscheiden Sie

Wenn bei einem Türantrieb anhaltende Probleme auftreten, stehen Gebäudeeigentümer vor der Wahl, die vorhandene Einheit zu reparieren oder sie vollständig durch ein modernes System zu ersetzen. Mehrere Faktoren sollten diese Entscheidung leiten.

Das Alter ist oft der größte Faktor. Betreiber, die älter als fünfzehn bis zwanzig Jahre sind, verwenden häufig Komponenten, die schwer zu beschaffen sind, und Ersatzteile werden vom Hersteller möglicherweise nicht mehr hergestellt. In diesen Fällen ist eine vollständige Aufrüstung des Antriebs, manchmal gepaart mit einer umfassenderen Modernisierung des Türsystems, im Laufe der Zeit tendenziell kostengünstiger als die ständige Reparatur einer veralteten Einheit.

Ein weiterer wichtiger Indikator ist die Häufigkeit von Ausfällen. Wenn in einem Gebäude mehr als ein paar Mal im Jahr ein Türservice erforderlich ist, überwiegen die Gesamtkosten für Reparaturen in Kombination mit den Unannehmlichkeiten von Ausfallzeiten in der Regel die Vorlaufkosten für einen neuen Betreiber. Darüber hinaus verbrauchen neuere VVVF- und Linearmotorantriebe weniger Energie und arbeiten leiser, was die Mieterzufriedenheit verbessern und die langfristigen Betriebskosten sogar über die Wartungseinsparungen hinaus senken kann.

Auswahl des richtigen Türantriebs für ein Gebäude

Nicht jedes Gebäude hat die gleichen Anforderungen an den Türantrieb. Bei der Auswahl des richtigen Typs müssen Verkehrsaufkommen, Türgröße und -gewicht, Lärmtoleranz und Budget berücksichtigt werden.

Die Zusammenarbeit mit einem Aufzugsunternehmer, der sich mit den spezifischen Verkehrsmustern und Türabmessungen eines Gebäudes auskennt, trägt dazu bei, sicherzustellen, dass der gewählte Betreiber weder über unzureichende Kapazitäten für die Aufgabe verfügt noch im Verhältnis zu den tatsächlichen Anforderungen unnötig teuer ist.

Abschließende Gedanken zum reibungslosen Türbetrieb

Die elevator door operator may be a small part of the overall elevator system, but it has an outsized impact on rider experience and safety. A well-maintained operator opens and closes quietly, reliably, and safely thousands of times a day, while a neglected one becomes a frequent source of complaints, entrapments, and costly emergency repairs. Regular inspection, timely part replacement, and choosing the right operator type for a building's specific traffic demands are the three pillars that keep this often-overlooked component running the way it should.
